高温対応ラバーチップ (HTR3 角　先端比率1：1)

先端比率 1:1		X	Y	T	A	B
番号	型番	mm	mm	mm	mm	mm	適用ホルダー
1	HTR3-01	0.75	0.75	0.10	4.00	4.00	12U3
2	HTR3-02	1.00	1.00	0.15	4.00	4.00	12U3
3	HTR3-03	1.25	1.25	0.15	4.00	4.00	12U3
4	HTR3-04	1.50	1.50	0.20	4.00	4.00	12U3
5	HTR3-05	1.75	1.75	0.25	4.00	4.00	12U3
6	HTR3-06	2.00	2.00	0.30	4.00	4.00	12U3
7	HTR3-07	2.25	2.25	0.30	4.00	4.00	12U3
8	HTR3-08	2.50	2.50	0.30	4.00	4.00	12U3
9	HTR3-09	3.00	3.00	0.30	4.00	4.00	12U3
10	HTR3-10	3.50	3.50	0.30	4.00	4.00	12U3
11	HTR3-11	4.00	4.00	0.30	6.00	6.00	12U3
12	HTR3-12	4.50	4.50	0.30	6.00	6.00	12U3
13	HTR3-13	5.00	5.00	0.30	6.00	6.00	12U3
14	HTR3-14	6.00	6.00	0.30	8.00	8.00	12C3
15	HTR3-15	7.00	7.00	0.30	8.00	8.00	12C3
16	HTR3-16	8.00	8.00	0.50	8.50	8.50	12C3
17	HTR3-17	9.00	9.00	0.50	9.50	9.50	12C3
18	HTR3-18	10.00	10.00	0.50	10.50	10.50	12C3
19	HTR3-19	12.00	12.00	0.50	12.50	12.50	12C3
20	HTR3-20	14.00	14.00	0.50	14.50	14.50	12D3
21	HTR3-22	18.00	18.00	1.00	18.50	18.50	12D3
22	HTR3-24	3.75	3.75	0.50	5.00	5.00	12U3
23	HTR3-27	2.75	2.75	0.30	4.00	4.00	12U3
24	HTR3-28	3.30	3.30	0.30	4.00	4.00	12U3
25	HTR3-29	5.55	5.55	0.50	6.00	6.00	12U3

Date:     Aug-04     Page: 7.0     Rev: 01

梱包： １パックに２０個

---

高温対応ラバーチップ (HTR3 角　先端比率1：1.5)

先端比率 1:1.5		X	Y	T	A	B
番号	型番	mm	mm	mm	mm	mm	適用ホルダー
1	HTR3-30	0.75	1.15	0.10	4.00	4.00	12U3
2	HTR3-31	1.00	1.50	0.15	4.00	4.00	12U3
3	HTR3-32	1.25	1.85	0.15	4.00	4.00	12U3
4	HTR3-33	1.50	2.25	0.25	4.00	4.00	12U3
5	HTR3-34	1.75	2.60	0.25	4.00	4.00	12U3
6	HTR3-35	2.00	3.00	0.40	4.00	4.00	12U3
7	HTR3-36	2.25	3.25	0.40	4.00	4.00	12U3
8	HTR3-37	2.50	3.75	0.40	4.00	5.00	12U3
9	HTR3-38	3.00	4.50	0.50	4.00	5.00	12U3
10	HTR3-39	3.50	5.25	0.50	4.00	6.00	12U3
11	HTR3-40	4.00	6.00	0.50	5.00	7.00	12U3
12	HTR3-41	4.50	6.75	0.50	5.00	7.50	12U3
13	HTR3-42	5.00	7.50	0.50	6.00	8.50	12U3
14	HTR3-45	8.00	12.00	0.50	8.50	12.50	12C3
15	HTR3-47	10.00	15.00	0.50	10.50	15.50	12E3

梱包： １パックに２０個

Date:     Aug-04     Page: 7.1     Rev: 01

---

高温対応ラバーチップ (HTR3 角　先端比率1：2)

先端比率1:2		X	Y	T	A	B
番号	型番	mm	mm	mm	mm	mm	適用ホルダー
1	HTR3-61	2.25	4.50	0.40	4.00	6.00	12U3
2	HTR3-62	2.50	5.00	0.40	4.00	6.00	12U3
3	HTR3-63	3.00	6.00	0.50	4.00	7.00	12U3
4	HTR3-64	3.50	7.00	0.50	4.00	7.50	12U3
5	HTR3-65	4.00	8.00	0.50	5.00	9.00	12U3
6	HTR3-66	4.50	9.00	0.50	5.00	9.50	12C3
7	HTR3-67	5.00	10.00	0.50	6.00	10.50	12C3
8	HTR3-68	6.00	12.00	0.50	6.50	12.50	12C3
9	HTR3-69	7.00	14.00	0.50	7.50	14.50	12E3
10	HTR3-70	8.00	16.00	0.50	8.50	16.50	12E3
11	HTR3-73	1.00	2.00	0.15	4.00	4.00	12U3
12	HTR3-74	1.25	2.50	0.15	4.00	4.00	12U3
13	HTR3-75	1.50	3.00	0.25	4.00	4.00	12U3
14	HTR3-76	0.75	1.50	0.10	4.00	4.00	12U3

Date:     Aug-04     Page: 7.2     Rev: 01

梱包： １パックに２０個

---

高温対応ラバーチップ (HTR3 角)

		X	Y	T	A	B
番号	型番	mm	mm	mm	mm	mm	適用ホルダー
1	HTR3-99	2.50	6.00	0.40	4.00	4.00	12U3
2	HTR3-102	11.00	11.00	0.50	11.50	11.50	12C3
3	HTR3-111	5.00	6.00	0.50	6.00	7.00	12U3
4	HTR3-112	5.00	11.00	0.50	6.00	11.50	12F3
5	HTR3-118	0.75	2.00	0.10	4.00	4.00	12U3
6	HTR3-126	1.25	3.80	0.15	4.00	4.00	12U3
7	HTR3-130	1.75	3.55	0.25	4.00	4.00	12U3
8	HTR3-134	2.25	2.75	0.30	4.00	4.00	12U3
9	HTR3-135	2.75	5.55	0.30	4.00	6.00	12G3
10	HTR3-138	3.30	4.06	0.30	4.00	5.00	12U3
11	HTR3-139	3.80	4.55	0.40	5.00	5.00	12U3
12	HTR3-140	4.05	5.05	0.40	5.00	6.00	12U3
13	HTR3-142	6.60	8.10	0.50	7.50	8.50	12C3
14	HTR3-150	6.60	12.95	0.80	7.50	13.50	12E3
15	HTR3-153	0.38	0.89	-	4.00	4.00	12U3

Date:     Aug-04     Page: 7.3     Rev: 01

梱包： １パックに２０個

---

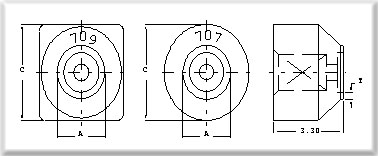

高温対応ラバーチップ (HTR3 丸)

		A	T	C
番号	型番	mm	mm	mm	適用ホルダー
1	HTR3-701	0.75	0.175	4.00	12U3
2	HTR3-702	1.00	0.250	4.00	12U3
3	HTR3-703	1.25	0.325	4.00	12U3
4	HTR3-704	1.50	0.300	4.00	12U3
5	HTR3-705	1.75	0.300	4.00	12U3
6	HTR3-706	2.00	0.300	4.00	12U3
7	HTR3-708	2.50	0.300	4.00	12U3
8	HTR3-709	3.00	0.400	4.00	12U3
9	HTR3-711	4.00	0.400	5.00	12U3
10	HTR3-713	5.00	0.400	5.00	12U3
11	HTR3-718	5.50	0.600	6.00	12U3
12	HTR3-721	8.00	0.80	8.50<	12C3
13	HTR3-727	0.51	0.10	4.00	12U3

Date:     Aug-04     Page: 7.4     Rev: 01

梱包： １パックに２０個

---
